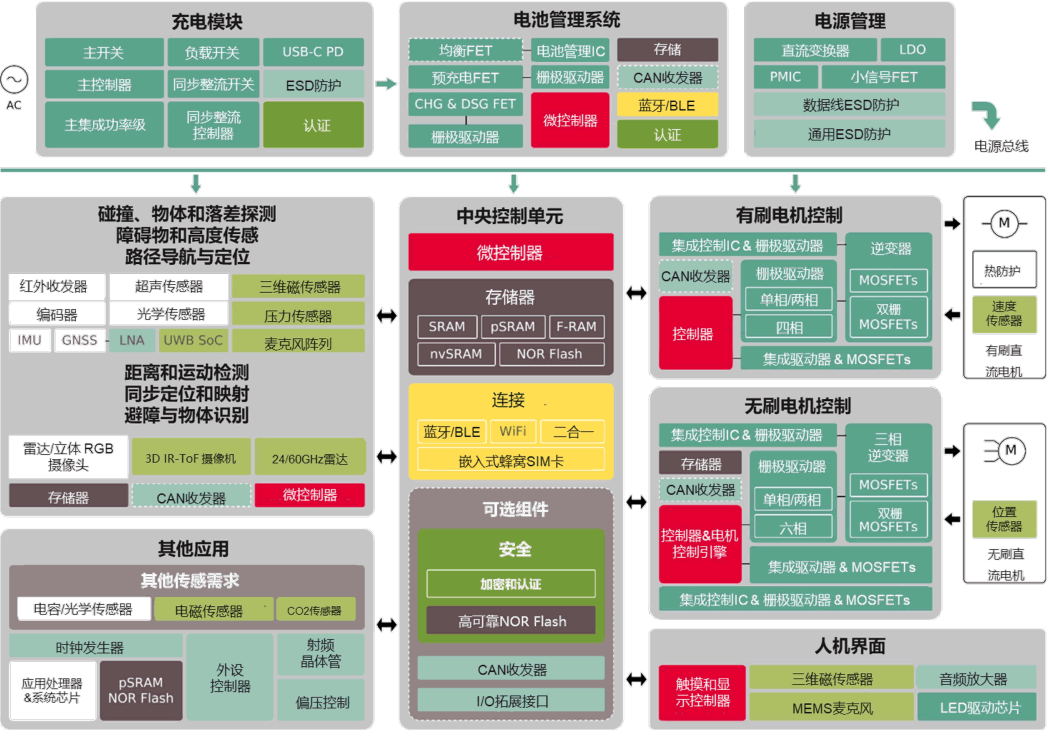

典型的機器人電
子電氣結構主要
由以下部分組成：
Ø 電源管理
Ø 環境感知
Ø 控制單元
Ø 電機控制
Ø 人機界面
Ø 可選組件和
其他應用
而對于以人形機
器人為代表的智
能移動機器人，
在感知、決策、
控制等方面均提
出更G要求，
需要引入AI芯片
和神經網絡等G
級算法
通過動力元件推動工作介質(液體或氣體)在缸體內產 生壓力差而驅動執行元件,與其他驅動方式相比,液壓和氣壓驅動具有輸出功率密度大,易于實現遠距離控制以及輸出力大等優點
微型驅動器和減速器的發展為手指驅動系統的微型化和集成化創造了條件,其直線驅動器將旋轉電機,旋轉直線轉換結構和減速機都集成在靈巧手內部
混合置式靈巧手將一部分驅動器放在手臂，既保證了驅動力，也降低了靈巧手本體的體積， 使得靈巧手更加擬人化
驅動器內置式靈巧手各關節具有較好的剛性,更利于傳感器的直接測量,且模塊化設計利于更換維護;整手尺寸較大,關節靈活度下降
靈巧手的外觀設計更加擬人化,手指本體更加纖細;可以采用更大的驅動電機,從而增大手指的輸出力;驅動器與手本體之間距離遠增加了控制器設計的難度
D一階段是從 20 世紀 70 年代—20 世紀 90 年代,典型代表是日本的 Okada、美國的 Stanford/JPL 和 Utah/MIT;D二階段是從 20 世紀 90 年代到 2010 年
靈巧手是機器人操作和動作執行的末端工具,滿足兩個條件：指關節運動時能使物體產生任意運動,指關節固定時能完全限制物體的運動,定義靈巧手是指數≥3,自由度≥9 的末端執行器
特斯拉公布了 6 種規格的執行器,旋轉執行器采用諧波減速器+電機的方案，線性執行器采用絲杠+電機的方案,對于手掌關節,其采用了空心杯電機+蝸輪蝸桿的結構
人形機器人有更強的柔性化水平,更好的環境感知能力和判斷能力,首要需要解決的問題是如何實現像人一樣去運動,能夠兼顧可靠性
28個執行器分別為肩關節(單側三自由度旋轉關節)6個,肘關節(單側直線關節)2個,腕部關節(單側2個直線+1個旋轉)6個,腰部(二自由度旋轉關節)2個
無框力矩電機沒有外殼,可以提供更大的設備空 間,中間是中空形式的,便于走線;在設計中,可以使整個機器體積更小,因此可以提供更大的功率密度比
型伺服驅動器有三種類型,分別為常規伺服驅動器,SEA 伺服驅動器,本體伺服驅動器;主要由力矩電機,諧波減速器,電機編碼器,輸出編碼器,驅動板,制動器組成
